Hva gjør en jordskjelvbestandig stålkonstruksjon pålitelig og sikker?

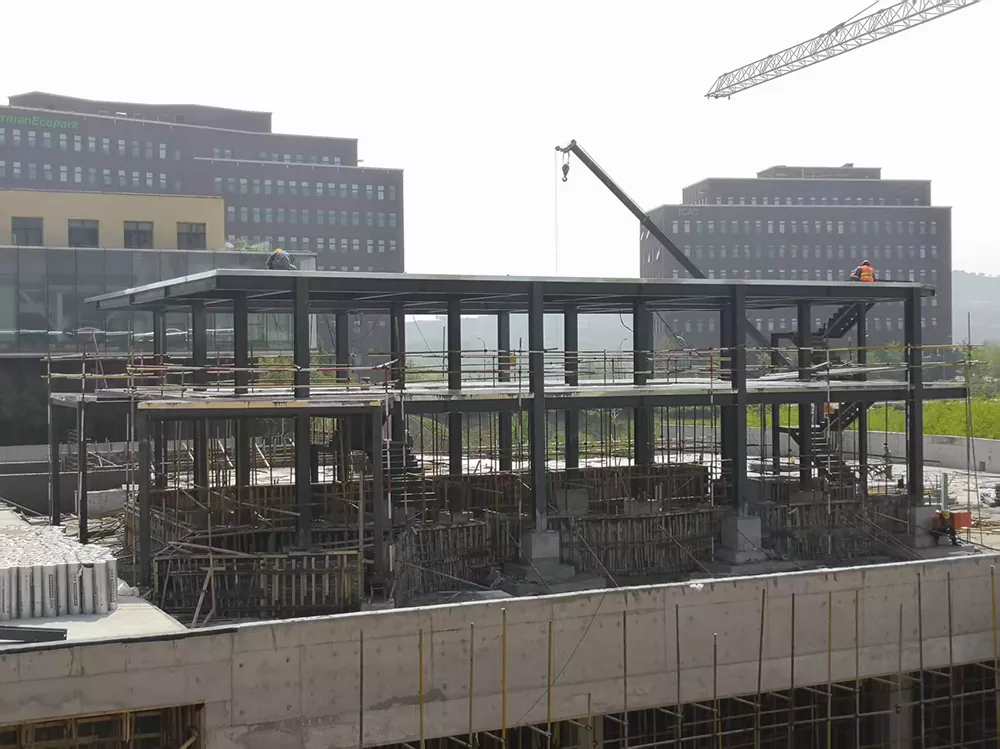

1. Hva er en jordskjelvbestandig stålkonstruksjon?

En jordskjelvbestandig stålkonstruksjon er en bygning eller konstruert rammeverk designet for å motstå kreftene og bevegelsene som genereres av seismisk aktivitet. I stedet for å stole utelukkende på styrken til individuelle søyler og bjelker, bruker den et integrert strukturelt system for å overføre jordskjelvbelastninger trygt mot fundamentene.

Under et jordskjelv beveger bakken seg raskt, noe som får en bygnings masse til å generere treghetskrefter. Disse kreftene kan produsere horisontal bevegelse, strukturell forvrengning, forbindelsesspenninger og ytterligere krav til fundamenter. En godt utformet stålkonstruksjon står for disse effektene gjennom passende elementstørrelser, strukturelle konfigurasjoner, koblingsdetaljer og tekniske beregninger.

Viktigere, jordskjelvmotstand betyr ikke at en bygning vil forbli helt uskadet under hvert jordskjelv. Avhengig av designmålene og seismisk etterspørsel, kan kontrollert strukturell ettergivelse og noen ikke-strukturelle skader oppstå. Det grunnleggende målet er å redusere risikoen for katastrofal svikt og oppnå ytelsen som kreves av gjeldende byggeforskrifter.

Hvor brukes jordskjelvbestandige stålkonstruksjoner?

Disse strukturene er relevante for et bredt spekter av prosjekter, inkludert:

• Industrielle fabrikker, produksjonsverksteder og varehus.
• Kommersielle bygninger, kontorer og butikklokaler.
• Logistikksentre og distribusjonsanlegg.
• Offentlige bygg og andre strukturer med spesifikke krav til bruk.
• Spesialiserte stålrammer og industrielle støttekonstruksjoner.

Den riktige løsningen avhenger av bygningens bruk, høyde, geometri, lokal seismisk fare, jordforhold og nødvendig ytelsesnivå.

2. Hvorfor stålkonstruksjoner kan yte godt under jordskjelv

Stål er mye brukt i seismikk på grunn av dets styrke, duktilitet og kapasitet for prefabrikasjon. Disse fordelene oversettes imidlertid bare til pålitelig ytelse når hele strukturen er designet, produsert og montert riktig.

Duktilitet og energispredning

Duktilitet er evnen til et materiale eller en strukturell komponent til å gjennomgå betydelig deformasjon uten umiddelbart å miste sin lastbærende kapasitet. Riktig detaljerte stålelementer kan gi etter under krevende seismiske forhold, slik at en struktur kan spre energi gjennom kontrollert uelastisk oppførsel.

Denne egenskapen er spesielt viktig fordi jordskjelvkrefter kan snu retning gjentatte ganger. Medlemmer og koblinger må derfor imøtekomme de forventede deformasjonskravene uten å oppleve for tidlig brudd, ustabilitet eller uakseptabelt styrketap.

Høyt styrke-til-vekt-forhold

Stål kan gi betydelig strukturell styrke uten å kreve for tunge elementer. Siden seismiske treghetskrefter er nært knyttet til bygningsmasse og bakkeakselerasjon, kan reduksjon av unødvendig strukturell vekt bidra til å håndtere jordskjelvkrav. Faktisk ytelse avhenger imidlertid av det komplette byggesystemet i stedet for materialvekten alene.

Prefabrikasjons- og produksjonskontroll

Stålkomponenter kan fremstilles i kontrollerte verkstedmiljøer før de transporteres til byggeplassen. Denne prosessen kan forbedre dimensjonskonsistensen, forenkle inspeksjon og redusere visse aktiviteter på stedet. Nøyaktige fabrikasjonstegninger, sporbare materialer, kvalifiserte sveiseprosedyrer og passende inspeksjon er fortsatt avgjørende.

3. Nøkkelkomponenter i jordskjelvbestandige stålkonstruksjoner

Pålitelig seismisk ytelse krever flere strukturelle elementer for å fungere sammen. Svakhet i en kritisk komponent kan undergrave ytelsen til det bredere systemet.

Strukturelle rammer

Bjelker og søyler danner det primære bærende rammeverket. Deres dimensjoner, materialegenskaper og arrangement påvirker bygningens styrke, stivhet, stabilitet og deformasjonsevne. Ingeniører må evaluere interaksjonene mellom disse medlemmene i stedet for å velge seksjoner basert på vertikale belastninger alene.

Avstivningssystemer

Diagonale avstivere kan gi en effektiv måte å motstå sidekrefter. Avhengig av det valgte systemet, kan avstivere fungere primært gjennom strekk og kompresjon eller inkludere spesialiserte mekanismer for å forbedre seismisk oppførsel. Deres layout må være koordinert med dører, vinduer, maskineri, sirkulasjonsveier og andre arkitektoniske eller operasjonelle krav.

Bjelke-til-kolonne tilkoblinger

Forbindelser overfører krefter mellom konstruksjonselementer og påvirker sterkt den generelle seismiske oppførselen. Bolte og sveisede skjøter må utformes for kreftene, rotasjonene og sykliske belastningene knyttet til det valgte strukturelle systemet.

Tilkoblingsdetaljer bør følge gjeldende designbestemmelser. Improviserte erstatninger, ikke-godkjente sveiseendringer og inkonsekvent boltinstallasjon kan kompromittere den tiltenkte lastbanen.

Fundamenter og ankerbolter

Fundamenter overfører strukturelle krefter ned i bakken. Designet deres må ta hensyn til jordforhold, velting, glidning, heving og kreftene som overføres gjennom søylebaser og ankerbolter. Selv en godt designet stålramme kan yte dårlig hvis fundamentsystemet er utilstrekkelig.

Tak- og gulvmembraner

Tak- og gulvsystemer hjelper til med å samle og fordele sidekrefter til de utpekte seismiske motstandselementene. Deres koblinger, samlere og støttekomponenter må koordineres med den generelle strukturelle designen for å opprettholde en kontinuerlig lastbane.

4. Hvordan seismisk design forbedrer strukturell sikkerhet

Effektiv seismisk konstruksjon begynner med bygningens område og fortsetter gjennom design, fabrikasjon, montering og inspeksjon. Hvert trinn må støtte de samme strukturelle ytelsesmålene.

Trinn 1: Evaluer stedet og seismisk fare

Ingeniører identifiserer relevante seismiske designparametre, grunnforhold, bygningsbelegg og gjeldende kodekrav. Geotekniske undersøkelser hjelper til med å etablere jordegenskaper og identifisere potensielle bekymringer som bosetting eller flytende væske der det er relevant.

Trinn 2: Velg et passende strukturelt system

Momentbestandige rammer, avstivet rammer og andre tillatte systemer tilbyr forskjellige kombinasjoner av stivhet, styrke, duktilitet og arkitektonisk fleksibilitet. Valget bør gjenspeile byggets dimensjoner, tiltenkt bruk, seismiske krav og konstruksjonsbegrensninger.

Trinn 3: Analyser styrke, drift og stabilitet

Strukturanalyse anslår hvordan bygningen reagerer på designbelastninger. Ingeniører sjekker medlemskrefter, sideforskyvning, avdrift mellom etasjene der det er aktuelt, generell stabilitet og potensielle uregelmessigheter. En struktur som oppfyller grunnleggende styrkekrav kan fortsatt trenge ekstra stivhet eller detaljering for å tilfredsstille brukbarhets- og ytelsesmål.

Trinn 4: Detaljkoblinger og duktile komponenter

Seismiske forsyninger kan kreve spesifikke elementproporsjoner, tilkoblingskonfigurasjoner, begrensning mot lokal eller sidevridende knekking og kapasitetsbaserte designkontroller. I mange systemer har ingeniører som mål å oppmuntre til kontrollert ettergivelse i utpekte komponenter, samtidig som de beskytter kritiske koblinger og andre elementer mot for tidlig feil.

Trinn 5: Bekreft fabrikasjon og ereksjon

Kvalitetssikring inkluderer materialverifisering, dimensjonskontroller, sveisinspeksjon, boltinstallasjonskontroller og bekreftelse på at monterte komponenter samsvarer med godkjente tegninger. Endringer i strukturelle detaljer bør gjennomgås og godkjennes av ansvarlig ingeniør.

For prosjekter i USA kan gjeldende krav inkludere International Building Code, ASCE/SEI 7, og relevante AISC-standarder, inkludert AISC 341 for seismisk design av strukturelle stålsystemer. Andre land og regioner kan kreve andre standarder. De styrende forskriftene og deres vedtatte utgaver skal bekreftes for hvert prosjekt.

5. Vanlige utfordringer og praktiske løsninger

Kjøpere og prosjektledere står ofte overfor en vanskelig balanse mellom budsjett, byggehastighet, bygningsfunksjonalitet og strukturell sikkerhet. Å gjenkjenne vanlige risikoer tidlig kan redusere dyre endringer og unngåelige forsinkelser.

Utfordring 1: Velge en struktur kun basert på pris

Et lavt starttilbud kan ekskludere viktige ingeniørtjenester, tilkoblingsdetaljer, testing, beskyttende belegg eller krav til montering. Sammenlign leverandører ved å bruke et klart definert omfang i stedet for den oppgitte ståltonnasjen eller totalprisen alene.

Utfordring 2: Behandle standard stålbygninger som universelt egnet

En standard bygningskonfigurasjon tilfredsstiller kanskje ikke de seismiske kravene eller arkitektoniske kravene til hvert sted. Be om en prosjektspesifikk ingeniørgjennomgang før du godtar en prefabrikkert løsning, spesielt for uregelmessige oppsett, tungt utstyr eller steder med betydelige seismiske farer.

Utfordring 3: Overse ikke-strukturelle komponenter

Kledning, undertak, mekanisk utstyr, rør, kabelbakker og lagringssystemer kan bli skadet av bygningsbevegelser. Deres støtte og vedlegg bør evalueres i henhold til gjeldende krav og prosjektets ytelsesmål.

Utfordring 4: Foreta ikke-godkjente nettstedsendringer

Flytting av avstivere, skjæreelementer, boring av ikke-godkjente hull eller endring av koblinger kan endre den strukturelle belastningsbanen. Byggeteam bør sende inn foreslåtte endringer for teknisk gjennomgang før implementering.

Utfordring 5: Forsømmelse av langsiktig vedlikehold

Korrosjon, skadede belegg, løse komponenter og udokumenterte endringer kan påvirke brukbarheten over tid. Etabler en vedlikeholdsplan og arranger passende inspeksjoner, spesielt etter et betydelig jordskjelv eller når synlige strukturelle skader er identifisert.

6. Hvordan velge riktig struktursystem

Det finnes ingen enkelt stålrammeløsning som passer for alle bygg. Det beste valget avhenger av tekniske krav, brukbar gulvplass, byggehøyde, byggemetoder og prosjektøkonomi.

Dette er generelle sammenligninger, ikke en erstatning for prosjektspesifikk prosjektering. Egnetheten og tillatt bruk av hvert system avhenger av lokale forskrifter, seismisk designkategori, strukturell konfigurasjon og den detaljerte designen.

For industrianlegg bør beslutningen også ta hensyn til traverskraner, maskinvibrasjoner, store åpninger, fremtidig utvidelse og uavbrutt produksjonskrav. Tidlig koordinering mellom eier, arkitekt, bygningsingeniør og stålbyggleverandør kan forhindre konflikter som er kostbare å løse senere.

7. Hva påvirker kostnadene ved jordskjelvbestandige stålkonstruksjoner?

Kostnaden for en jordskjelvbestandig stålkonstruksjon avhenger av mer enn mengden stål. Teknisk kompleksitet, produksjonskrav, anleggsforhold, logistikk og inspeksjon kan alle påvirke den endelige investeringen.

Viktige kostnadsfaktorer

• Krav til seismisk design:Høyere designkrav eller spesialiserte strukturelle systemer kan kreve ytterligere ingeniør-, material- eller koblingsdetaljer.
• Byggemål:Spennlengde, høyde, søyleavstand og uregelmessig geometri påvirker elementstørrelser og fabrikasjonskompleksitet.
• Stål spesifikasjoner:Nødvendige karakterer, seksjonstilgjengelighet, platetykkelse og sporbarhet påvirker innkjøp.
• Tilkoblingsdesign:Spesialiserte skjøter, avstivere, sveiseprosedyrer og inspeksjonskrav kan øke produksjonskostnadene.
• Grunnforhold:Jordegenskaper, ankerkrav og fundamentgeometri kan endre sivile byggekostnader vesentlig.
• Transport og installasjon:Fraktavstand, komponentdimensjoner, løftetilgang og lokale arbeidstakster påvirker leverings- og monteringskostnader.
• Beskyttelsessystemer:Korrosjonsbeskyttelse, brannbeskyttelse og andre prosjektspesifikke behandlinger øker den totale kostnaden.

Hvordan kan kjøpere kontrollere kostnadene uten å gå på akkord med sikkerheten?

Start med en klar prosjektbeskrivelse som inkluderer plassering, dimensjoner, tiltenkt bruk, utstyrsbelastning, arkitektoniske krav, gjeldende koder og ønsket leveringsplan. Be om sammenlignbare tilbud med samme tekniske omfang og klart identifiserte unntak.

Verditeknikk kan bidra til å optimalisere medlemsstørrelser, kolonnenett, tilkoblingsdetaljer og fabrikasjonssekvenser. Endringer i komponenter som er motstandsdyktige mot seismisk kraft må imidlertid kontrolleres av kvalifiserte fagfolk og må bevare den nødvendige strukturelle ytelsen.

Det er også nyttig å sammenligne total installert kostnad i stedet for materialpris alene. Et godt koordinert design kan redusere avfall, omarbeiding på stedet, byggeforsinkelser og fremtidige vedlikeholdsutgifter.

8. Hvordan velge en pålitelig stålkonstruksjonsprodusent

Å velge riktig produsent er en viktig kjøpsbeslutning, spesielt når prosjektet involverer seismiske krav, tilpassede dimensjoner eller internasjonal levering. En leverandør skal kunne støtte godkjent ingeniørdesign med konsistent produksjonskvalitet og tydelig dokumentasjon.

Vurdere tekniske evner

Spør om produsenten kan arbeide ut fra prosjektspesifikke tegninger, koordinere med den ansvarlige konstruksjonsingeniøren og fremstille de nødvendige seksjonene og koblingsmontasjene. Bekreft hvem som er ansvarlig for konstruksjonsdesign, koblingsberegninger, fundamentdesign og samsvar med lokale forskrifter.

Gjennomgå kvalitetsstyring og sporbarhet

Avhengig av kontrakten og gjeldende standarder, kan relevante poster inkludere materialsertifikater, sveiseprosedyredokumentasjon, sveiserkvalifikasjoner, inspeksjonsrapporter, dimensjonale inspeksjonsposter og boltspesifikasjoner. Be om bevis som passer til prosjektets risikonivå og regulatoriske krav.

Bekreft leverings- og installasjonsansvar

Avklar fabrikasjonsledetider, emballasje, fraktordninger, monteringsstøtte, installasjonstoleranser og prosedyrer for håndtering av skadede eller ikke-konforme komponenter. En detaljert leveringsplan kan redusere koordineringsproblemer mellom produsenten, fraktleverandøren og byggeteamet.

Spørsmål å stille før du legger inn en bestilling

• Kan du produsere stålkomponentene etter godkjente prosjekttegninger?
• Hvilke kvalitetskontroller og materialdokumentasjon er inkludert?
• Hvilke ingeniørtjenester er inkludert, og hvilke krever separate avtaler?
• Hvordan kontrolleres designendringer og fabrikasjonsrevisjoner?
• Hva er leveringsvilkårene, emballasjekravene og installasjonsansvaret?
• Kan du gi relevante prosjektreferanser og verifiserbare kvalitetsdokumenter?

QINGDAO LIWEIYUAN HEAVY INDUSTRY CO., LTD.kan inkluderes i leverandørevalueringsprosessen for stålkonstruksjonsprosjekter. Kjøpere bør diskutere deres spesifikke byggekrav, produksjonsomfang, dokumentasjonsforventninger og leveringsordninger direkte med selskapet før de tar en kjøpsbeslutning.

9. Ofte stilte spørsmål

10. Bygg med selvtillit gjennom bedre planlegging av stålstrukturer

En jordskjelvbestandig stålkonstruksjon er resultatet av koordinert konstruksjon, egnede materialer, pålitelige tilkoblinger, kontrollert fabrikasjon og nøye installasjon. Stålets styrke og duktilitet gir viktige fordeler, men disse fordelene må støttes av et komplett strukturelt system designet for det faktiske stedet og prosjektkravene.

For byggeiere, entreprenører, utviklere og anskaffelsesteam er den mest effektive tilnærmingen å definere seismiske ytelsesmål tidlig, sammenligne leverandører med konsistente tekniske spesifikasjoner og verifisere kvalitetsdokumentasjon før byggingen starter. Disse trinnene hjelper til med å håndtere risiko, forbedre prosjektkoordinering og støtte langsiktig bygningsytelse.
