Plattformer for flytende offshore vindturbiner

Høykvalitetsplattformene for flytende offshore vindturbiner fra LWY Steel Structure er robuste stålkonstruksjonsløsninger av marinekvalitet konstruert for tøffe driftsmiljøer i åpent hav. Bygget med høyfast korrosjonsbestandig stål og optimert hydrodynamisk strukturell design, leverer plattformene utmerket stabilitet, vind- og bølgemotstand, og anti-tretthetsytelse under komplekse marine forhold.

Ved å integrere anti-rust, anti-korrosjon og seismiske forsterkningsteknologier, støtter våre vindplattformer til havs stabil langsiktig drift av flytende vindturbiner, og motstår effektivt havstrømpåvirkning, sterk vindvibrasjon og sjøvannerosjon. Disse fabrikkdirekte stålplattformene er skreddersydd for offshore fornybar energiprosjekter, og har høy strukturell sikkerhet, lang levetid og tilpassbare strukturelle spesifikasjoner, og oppfyller strenge internasjonale standarder for marin engineering og offshore vindkraftkonstruksjon.

Produktspesifikasjoner

Havmiljøutfordringer

Salt-spray korrosjon

Atmosfæriske saltbelastninger i offshore-soner er klassifisert C5-M, den mest alvorlige korrosjonskategorien i ISO 9223. Vanlig malt stål svikter innen få år; plattformer for flytende havvindmøller krever lagdelt beskyttelse fra starten.

Bølge- og tretthetsbelastning

Flytende strukturer slutter aldri å bevege seg. Sykliske belastninger fra bølger, vind og turbindrift skaper utmattingsspenninger som krever sveisekvalitet og detaljdesign langt over byggestandarder.

Begrensninger for tilgang og vedlikehold

Omlakkering av en plattform 20 km offshore måles i fartøysdager og værvinduer. Korrosjonsbeskyttelsen som brukes i fabrikken skal være beskyttelsen som varer.

Materialer og korrosjonsbeskyttelse

Stålkvaliteter

plattformer for flytende offshore vindturbiner er laget av Q355B/Q355D, S355 eller tilsvarende konstruksjonsstål av marinekvalitet med sertifiserte slagegenskaper for lavtemperaturservice, i henhold til prosjektspesifikasjonen.

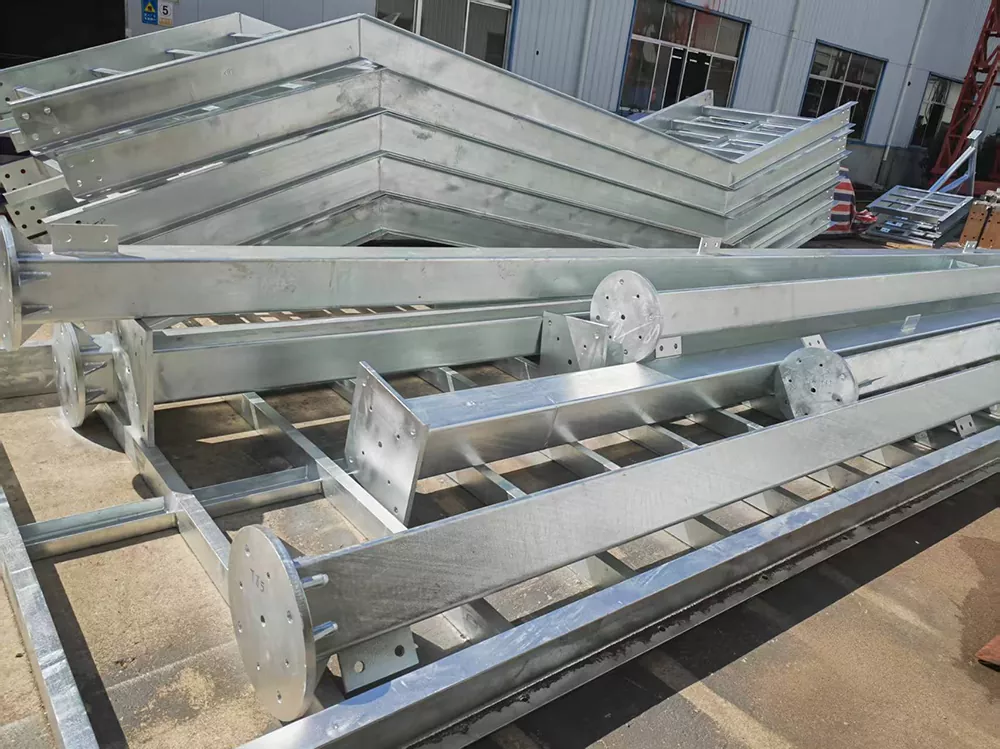

Varmgalvanisering

Mindre plattformer og gangveier er varmgalvanisert i henhold til ISO 1461 med en minimum sinktykkelse på 85 μm, noe som gir tiår med vedlikeholdsfri beskyttelse i marin luft.

Beleggsystemer

Store primærstrukturer får et marint beleggsystem: sinkrik primer, mellomliggende epoksy og polyuretan- eller polysiloksan-finish, påført med luftløs spray etter kuleblåsing til Sa 2,5.

Katodisk beskyttelsesgrensesnitt

Komponenter som kobles til nedsenkede strukturer er detaljert for kompatibilitet med offeranoder og imponerte strømsystemer, inkludert sveisbare anoder der spesifisert.

Fabrikasjons- og sveisekvalitet

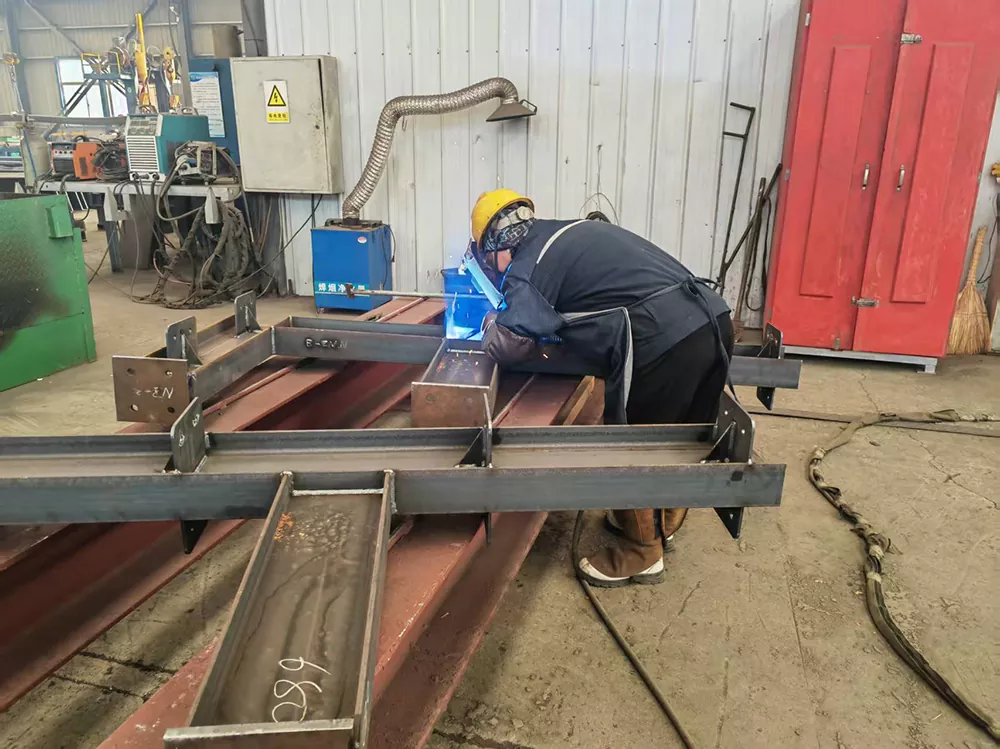

Sveising

Alle sveiser utføres av sertifiserte sveisere i henhold til EN ISO 9606 eller AWS D1.1, med sveiseprosedyrer kvalifisert før produksjon.

Ikke-destruktiv testing

Stumsveiser i primære elementer er 100 % ultralyd eller radiografisk inspisert; kilsveiser magnetpartikkelsjekkes på prøvetakingsbasis avtalt med oppdragsgiver.

Dimensjonskontroll

Fabrikasjonsjigger og sjekkfester holder kritiske dimensjoner som boltgruppeavstand og flensflathet innenfor stramme toleranser, så offshoremontering går sammen uten feltarbeid.

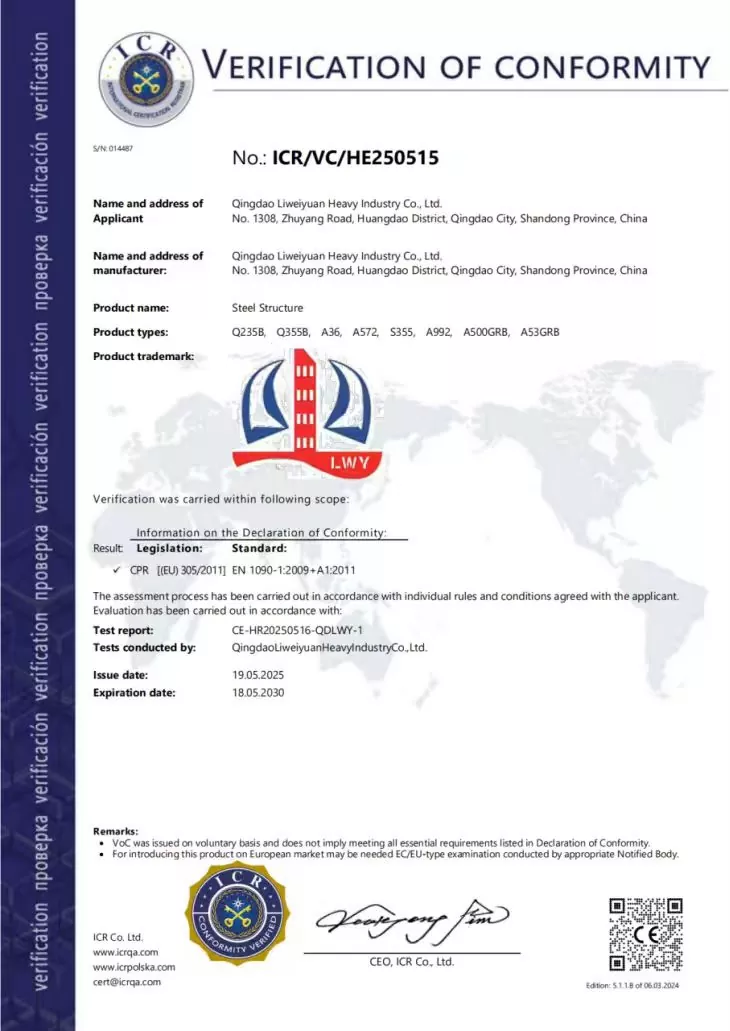

Sertifiseringer og kvalitetsstandarder

Søknader

LWY Steel Structure produserer plattformer for flytende offshore vindturbiner og relaterte komponenter for:

1. Turbinservice og vedlikeholdsdekk

2. Overgangsplattformer mellom tårn og flytende skrog

3. Få tilgang til gangveier, avsatser og rekkverk

4. Utstyrsstøtterammer for fortøyning og kontrollsystemer

5. Helidekk- og kranstøttekonstruksjoner (på forespørsel)

FAQ

Q1: Hvilke stålkvaliteter bruker du til plattformer for flytende havvindmøller?

A1: Q355B/Q355D, S355 eller A572 ekvivalenter med sertifiserte lavtemperaturpåvirkningsegenskaper, valgt i henhold til prosjektdesigngrunnlaget. Materialsertifikater er gitt for hver plate og seksjon.

Q2: Hvordan brukes korrosjonsbeskyttelse?

A2: Overflater er kuleblåst til Sa 2,5, deretter belagt med et marint system av sinkrik primer, epoksymellom og polyuretanfinish, eller varmgalvanisert til ISO 1461 for mindre komponenter. Total systemtykkelse overstiger typisk 240 μm.

Q3: Kan du oppfylle klassesamfunnets krav?

A3: Vårt fabrikasjons- og kvalitetskontrollsystem er på linje med DNV-, ABS- og CCS-praksis, og vi jobber etter sveise- og NDT-kravene som ditt prosjekt spesifiserer. Tredjepartsundersøkelse er velkommen når som helst.

Q4: Hva er leveringskapasiteten din for offshorekomponenter?

A4: Plattformer for flytende offshore vindturbiner produseres i vår Qingdao-fabrikk, som har en årlig prosesseringskapasitet på over 20 000 tonn stålkomponenter, og ligger 36 km fra Qingdao havn, så store offshore-batcher sendes effektivt sjøveien.

Q5: Leverer du installasjonsstøtte?

A5: Vi leverer monteringstegninger, løfteplaner og sveisekart, og våre ingeniører støtter offshoremontering ved fjernveiledning eller tilsyn på stedet etter behov.
